Aislamiento de vibraciones · Piezas moldeadas a medidaPartimos de un plano, muestra o dimensiones

Almohadillas de soporte industrial

Almohadillas antivibratorias de caucho

Gama de almohadillas con puntos en relieve, estrías por una cara, estrías por ambas caras y nervaduras altas para soporte y amortiguación. La selección requiere dimensiones, espesor, carga y entorno.

Enviar requisitos →Datos necesarios ↓Descargar guía (PDF) ↓

GAMA DE PRODUCTOS: A-01 / A-02 / B / C-01 / C-02 / D
BASE DEL PEDIDO: Plano · dimensiones · aplicación

Almohadillas industriales estriadas, con puntos y ranuras — Ilustración del catálogo · Consulte las tarjetas A-01 / A-02 / B / C-01 / C-02 / D para los tipos actuales

Empiece por la estructura

Series y tipos de estructura

Seleccione la estructura más cercana. Confirme dimensiones, material, dureza y montaje según el plano o la muestra final.

A-01

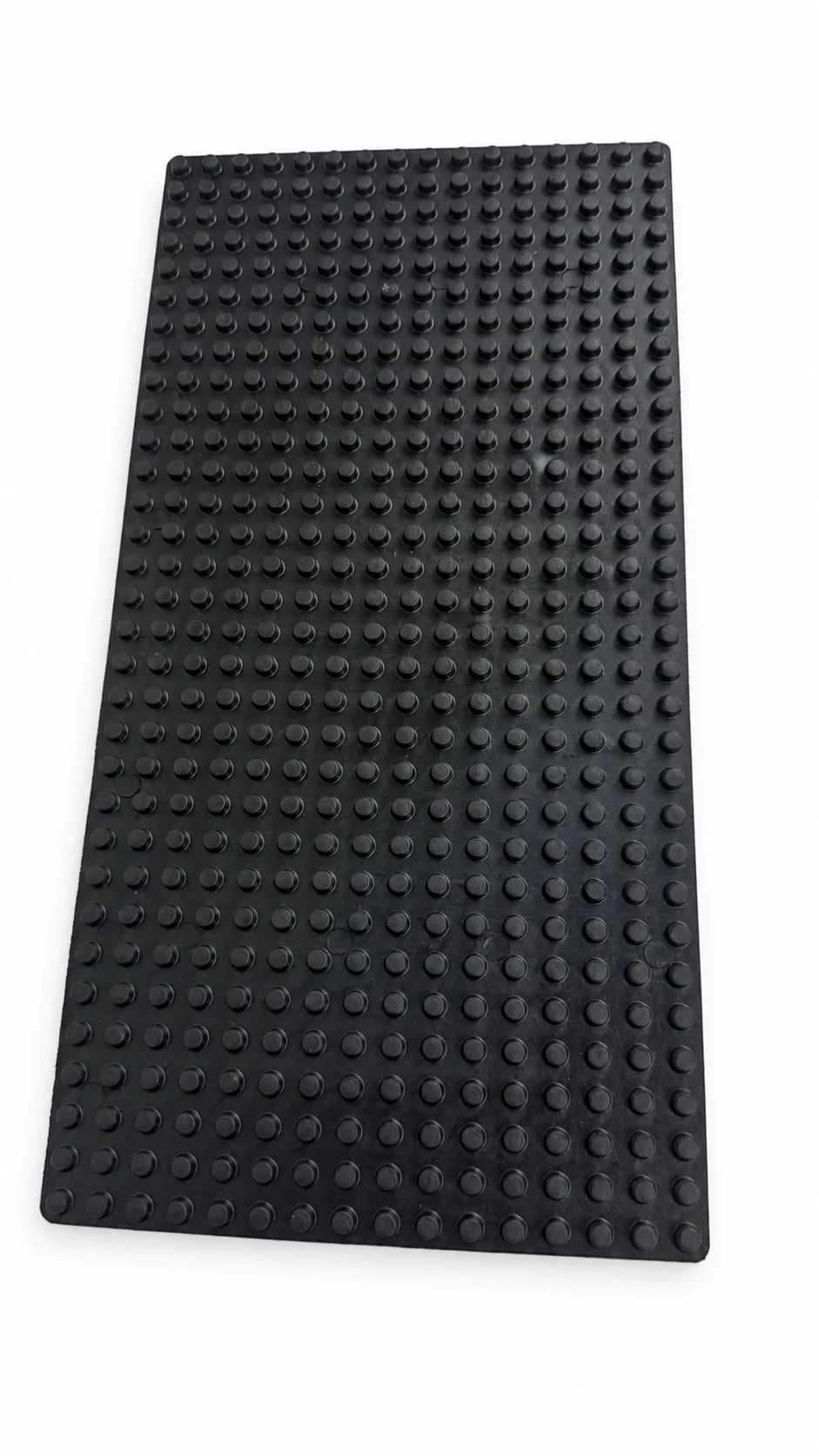

A-01 · puntos en una cara

Puntos en la cara frontal y cuadrícula fina en el reverso. Fotografías de ambas caras de la estructura confirmada.

Consultar por A-01 →

A-02

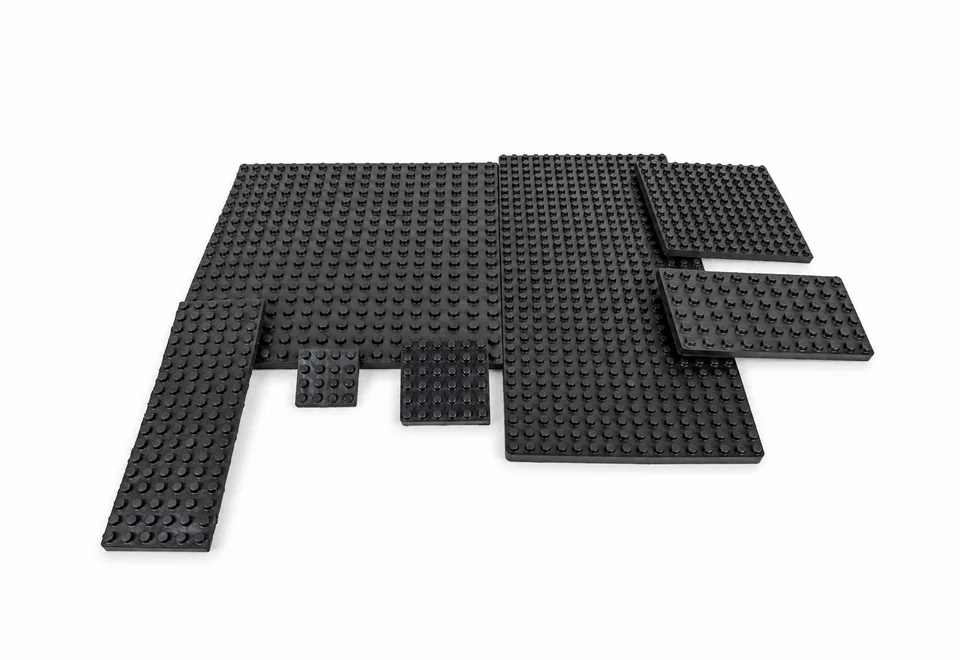

A-02 · puntos en ambas caras

Puntos en ambas caras. Referencias generales separadas del formato recortable 6×6.

Consultar por A-02 →

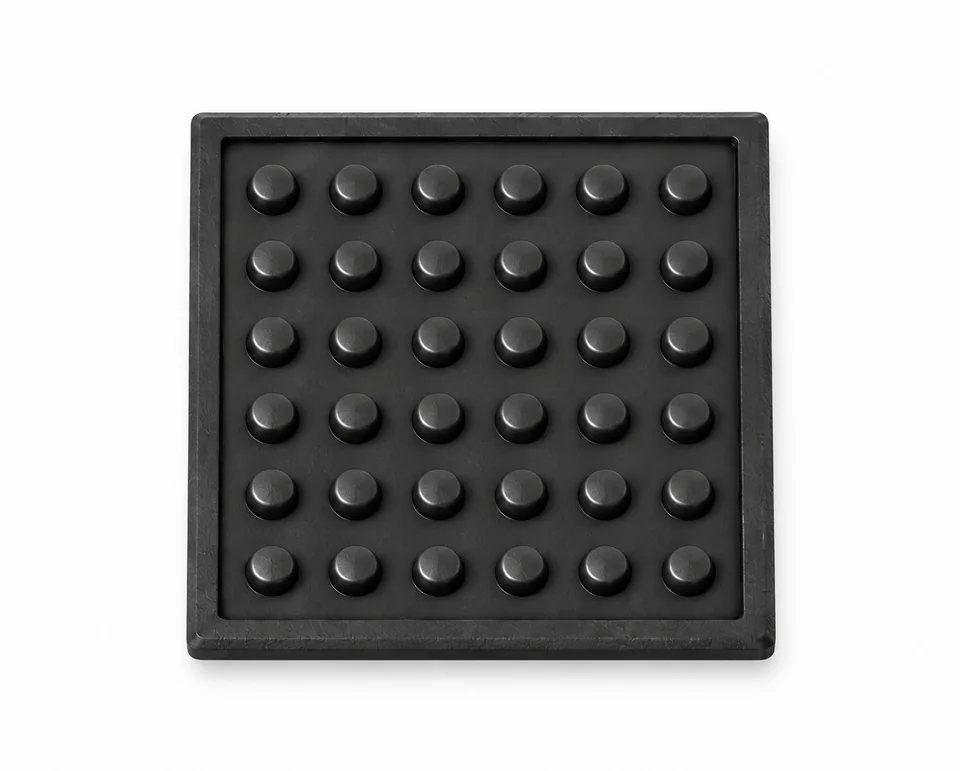

Ilustración de una unidad 6×6 — dimensiones y corte por confirmar

B · almohadilla recortable 6×6

Motivo de 6×6: 36 puntos por unidad. Confirmar tamaño, líneas de corte y bordes según plano o muestra.

Consultar por B →

C-01

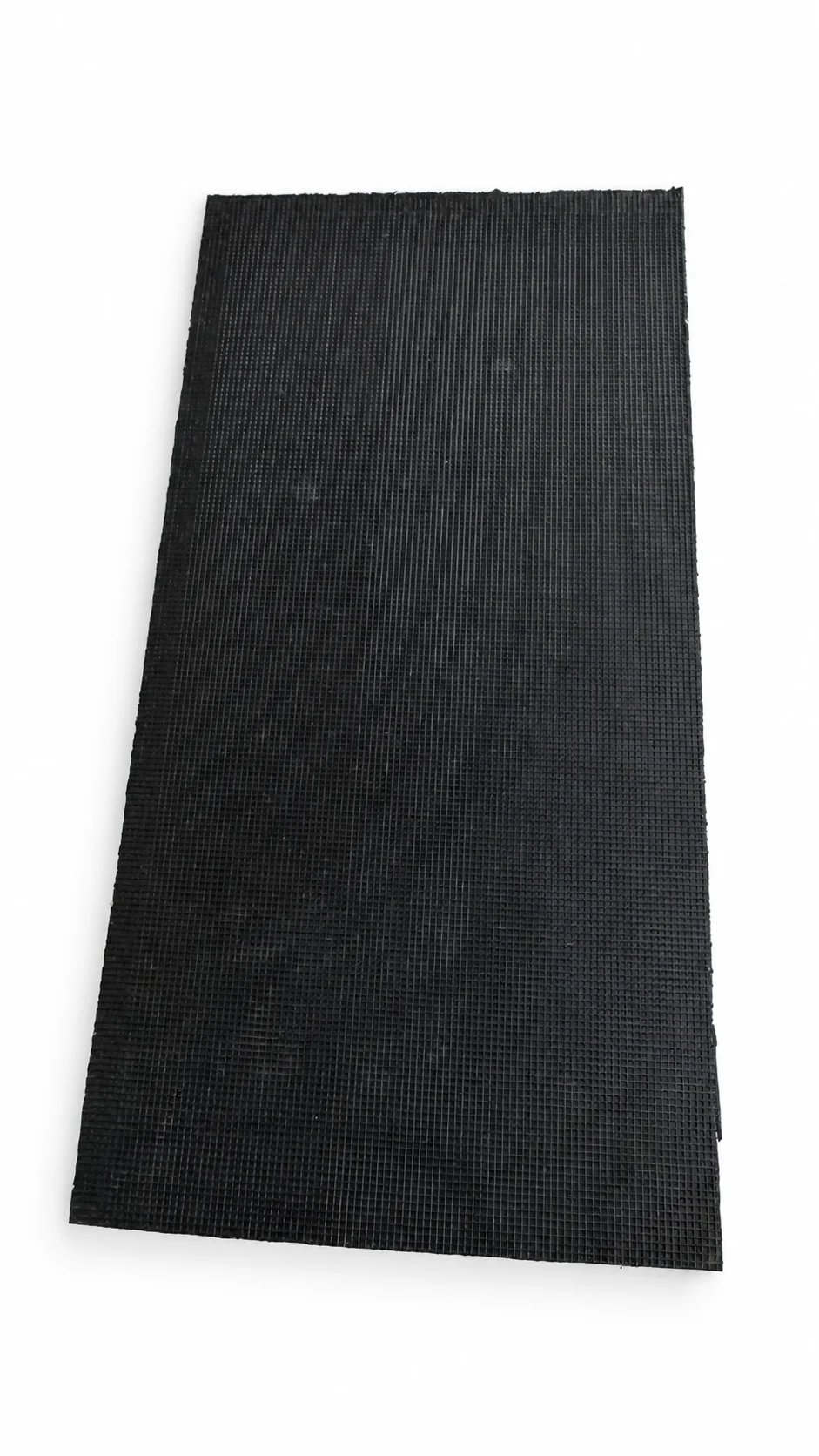

Referencia de textura del reverso — imagen compartida de cuadrícula fina

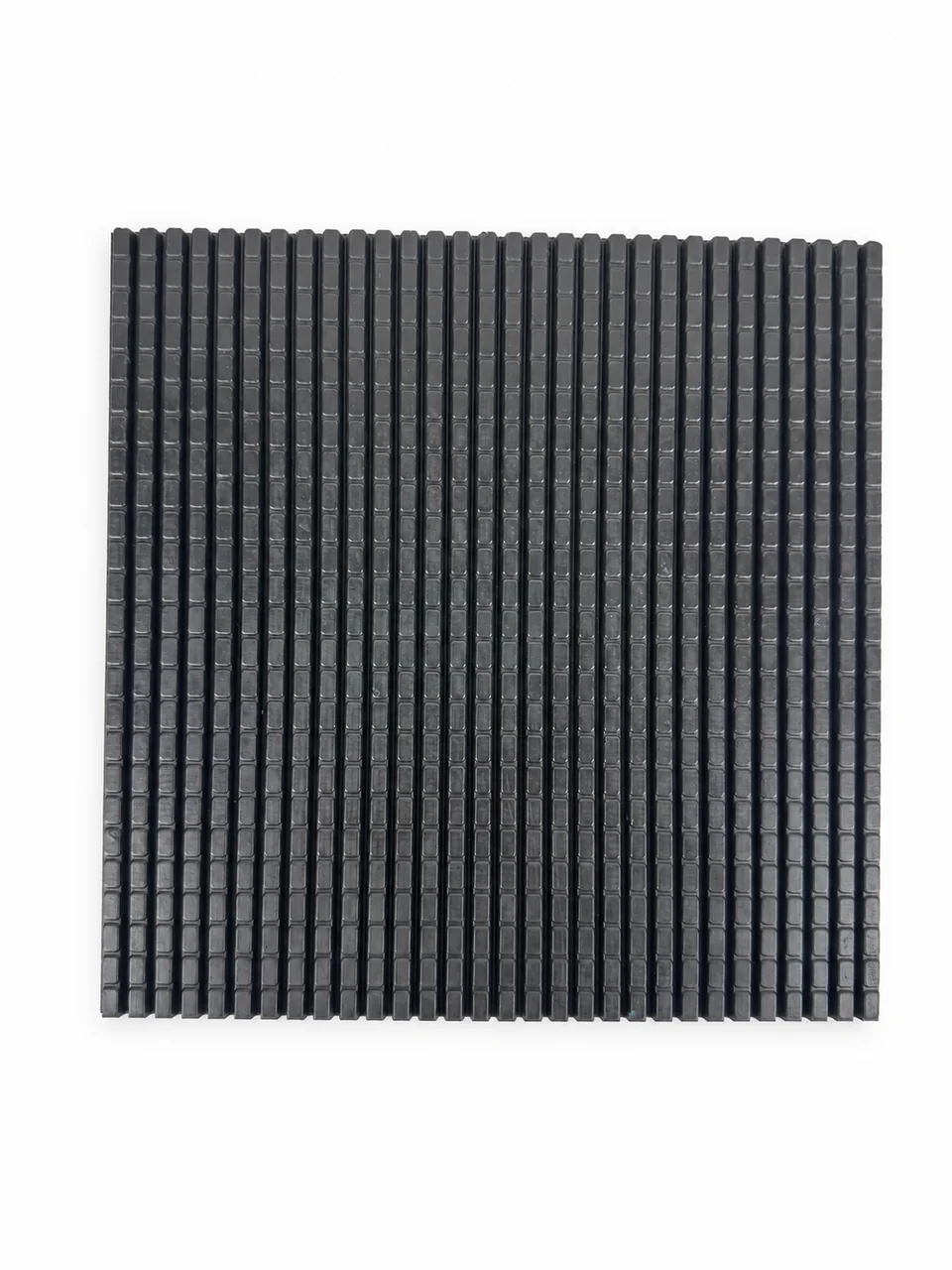

C-01 · estrías en una cara

Estrías en una cara y cuadrícula fina en el reverso. La imagen compartida ilustra la textura; no es una fotografía específica de C-01.

Consultar por C-01 →

C-02

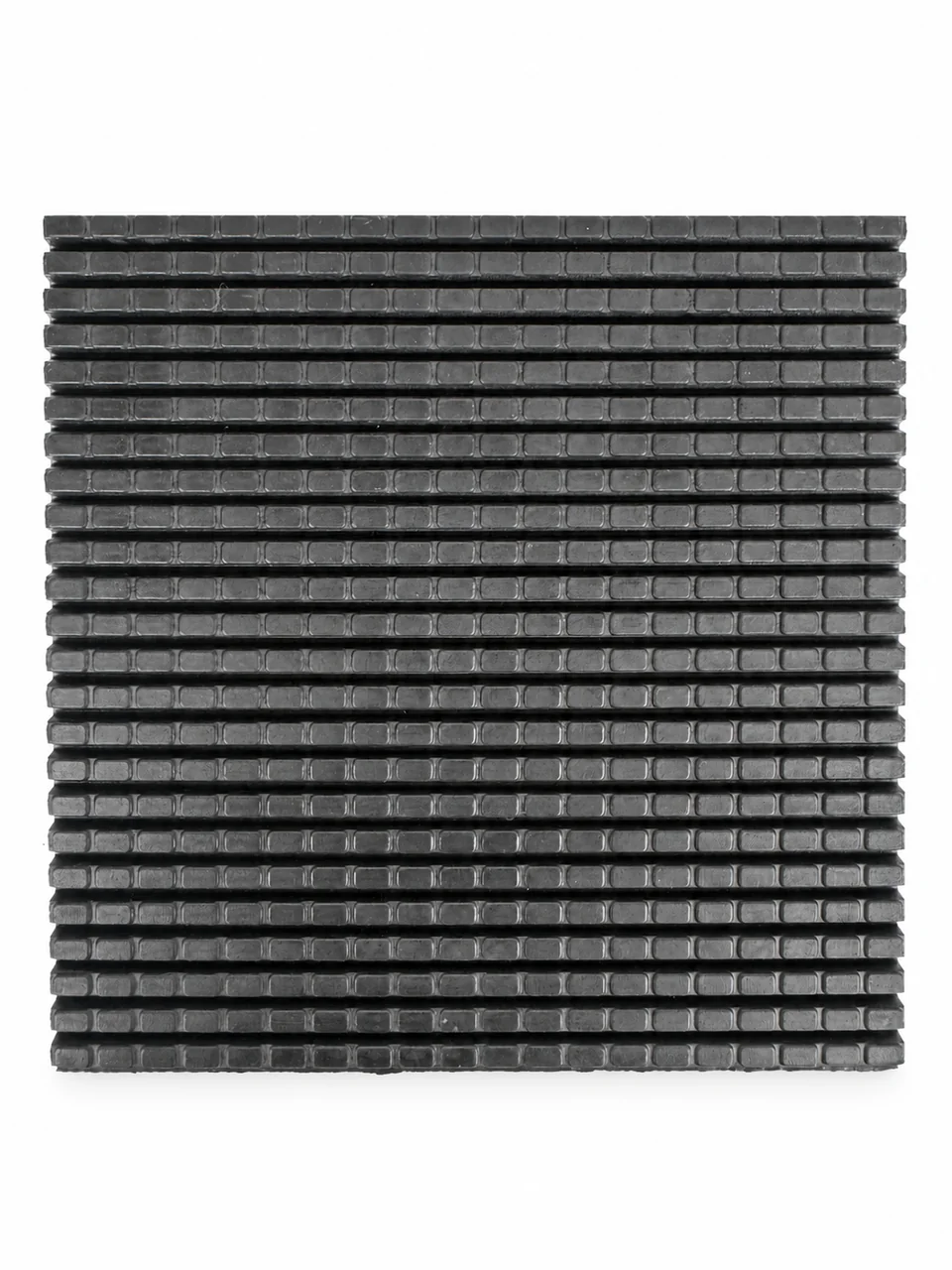

C-02 · estrías en ambas caras

Estrías en ambas caras. Confirmar espesor y perfil según plano o muestra.

Consultar por C-02 →

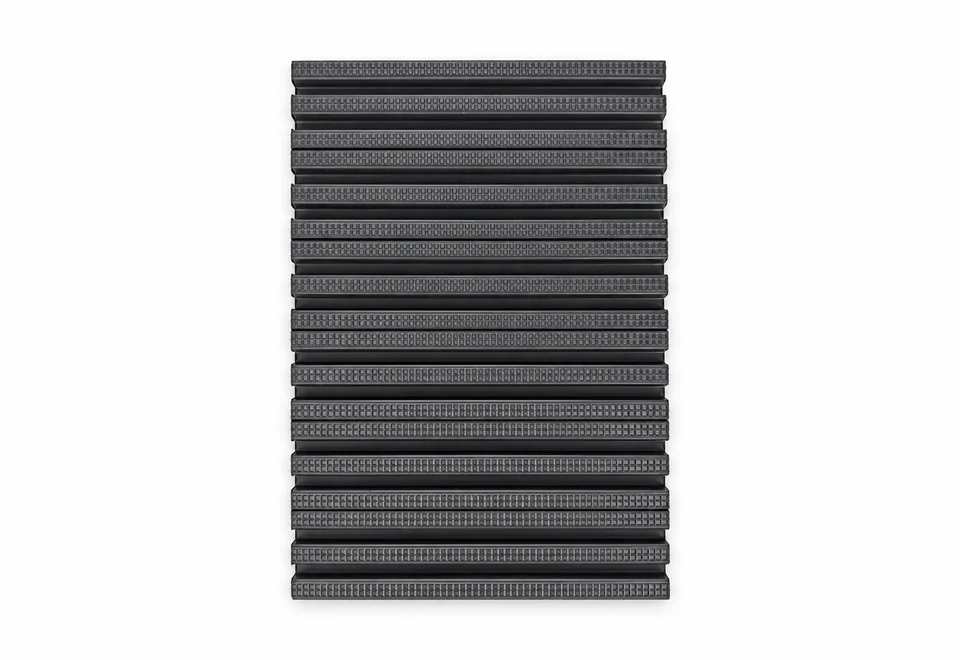

D · almohadilla reforzada estriada de ranuras profundas

Ranuras profundas entre nervaduras de sección alta. La denominación describe la estructura, no una carga verificada.

Consultar por D →

Especificaciones del catálogo

Dimensiones, material y dureza

Salvo indicación contraria, dimensiones L × A × espesor total en mm. Son referencias de catálogo, no garantías de existencias ni de capacidad de carga. Confirmar dimensiones, tolerancias, material y dureza Shore A por pedido.

A-01 · puntos en una cara

Dimensiones de catálogo, longitud × anchura × espesor (mm): 100×100×16; 200×100×16; 200×200×16; 195×295×20; 200×400×16; 300×300×16/20/25; 400×400×16; 600×300×16; 600×600×16/20/25; 200×200×25. Confirmar dimensiones, sección y tolerancias antes de cotizar.

A-02 · puntos en ambas caras

Dimensiones de catálogo, longitud × anchura × espesor (mm): 100×100×16/20; 115×115×16/20; 200×100×16/20; 200×200×16/20/25/30; 200×400×16/20; 230×230×16/20; 230×470×18; 300×300×16/20/25/30; 400×400×16; 600×300×16/20; 600×600×16/20/25/30. Confirmar dimensiones, sección y tolerancias antes de cotizar.

B · almohadilla recortable 6×6

Longitud × anchura (mm): 100×100; 200×100; 200×200; 300×100; 300×200; 300×300; 400×100; 400×200; 400×400; 500×100; 500×200; 500×500; 600×100; 600×200; 600×300; 600×400; 600×600. Espesores de referencia: 15 o 20 mm; confirmar combinación y corte.

C-01 · estrías en una cara

Dimensiones de catálogo, longitud × anchura × espesor (mm): 200×400×20; 600×600×25/30. Confirmar dimensiones, sección y tolerancias antes de cotizar.

C-02 · estrías en ambas caras

Longitud × anchura (mm): 200×400; 600×600. Espesores totales habituales: 25 o 30 mm. Confirmar la combinación de tamaño y espesor, el perfil y los requisitos personalizados por pedido.

D · almohadilla reforzada estriada de ranuras profundas

Dimensiones de catálogo, longitud × anchura × espesor (mm): 100×100×20; 200×200×20; 300×300×30; 600×600×30. Confirmar dimensiones, sección y tolerancias antes de cotizar.

Material habitual y dureza Shore A

Material habitual: caucho sintético. Dureza típica: 65 ± 5 Shore A. Los materiales y durezas personalizados se confirman por pedido. Indique la carga y la exposición a aceite, intemperie, temperatura o productos químicos para evaluar la idoneidad.

Aplicaciones y límites de selección

Soporte, amortiguación y contacto entre máquina y superficie de montaje. Indicar peso del equipo, número de apoyos, dimensiones, entorno y cantidad. Aislamiento y carga admisible requieren revisión específica; no se declara una calificación numérica.

Documentación del producto

Descargue la guía de selección

Compare seis estructuras, consulte las dimensiones de referencia y prepare la información necesaria para cotizar. Las especificaciones finales se confirman por pedido.

3 páginas por PDF · Dimensiones de referencia · Lista para cotización

Guía en inglés (PDF) Referencia en chino (PDF)

Un vistazo a las dimensiones de la almohadilla

Indique longitud, anchura, espesor y tolerancias en su consulta.

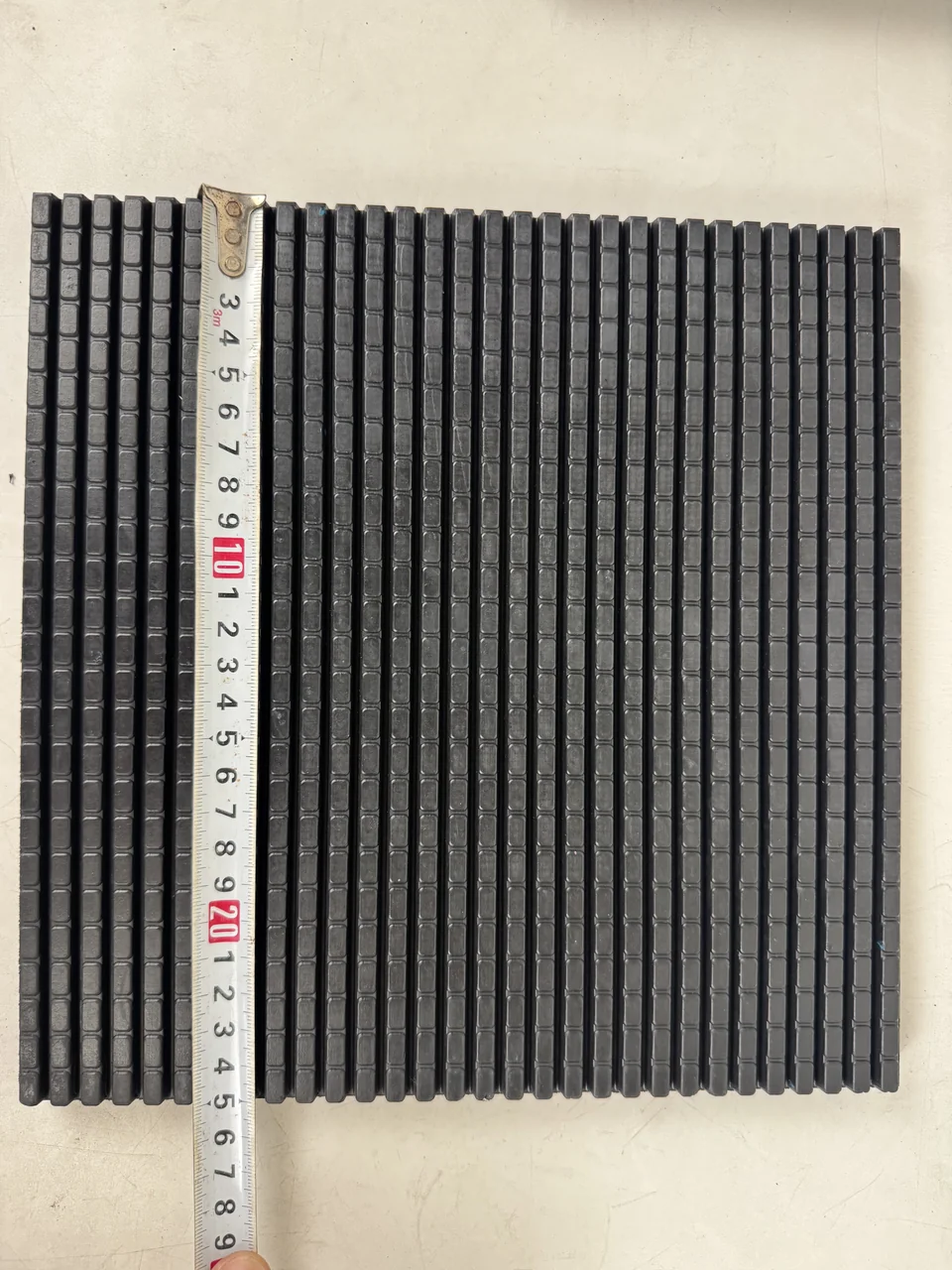

Medición de una almohadilla estriada con cinta métrica. La fotografía muestra una muestra; las dimensiones y tolerancias finales se confirman por pedido.

Compare las estructuras antes de solicitar una cotización

Empiece por la superficie de contacto. Confirme por separado dimensiones, material, dureza y condiciones de carga; el código no determina la idoneidad.

Modelo	Estructura	Ejemplos de catálogo (mm)	Datos que debe confirmar
A-01	A-01 · puntos en una caraConsultar por A-01 →	100×100×16; 600×600×16/20/25	Puntos en la cara frontal y cuadrícula fina en el reverso. Fotografías de ambas caras de la estructura confirmada.
A-02	A-02 · puntos en ambas carasConsultar por A-02 →	230×470×18; 600×600×16/20/25/30	Puntos en ambas caras. Referencias generales separadas del formato recortable 6×6.
B	B · almohadilla recortable 6×6Consultar por B →	100×100×15/20; 200×200×15/20	Motivo de 6×6: 36 puntos por unidad. Confirmar tamaño, líneas de corte y bordes según plano o muestra.
C-01	C-01 · estrías en una caraConsultar por C-01 →	200×400×20; 600×600×25/30	Estrías en una cara y cuadrícula fina en el reverso. La imagen compartida ilustra la textura; no es una fotografía específica de C-01.
C-02	C-02 · estrías en ambas carasConsultar por C-02 →	L × W: 200×400; 600×600. T: 25/30	Estrías en ambas caras. Confirmar espesor y perfil según plano o muestra.
D	D · almohadilla reforzada estriada de ranuras profundasConsultar por D →	100×100×20; 200×200×20; 300×300×30; 600×600×30	Ranuras profundas entre nervaduras de sección alta. La denominación describe la estructura, no una carga verificada.

Formato: longitud × anchura × espesor total; C-02 indica longitud × anchura y espesor (T) por separado. La barra separa espesores alternativos. Los ejemplos no garantizan existencias; confirme material, dureza Shore A, tolerancias y dimensiones antes de cotizar.

Preguntas de compra sobre almohadillas de caucho

¿Qué almohadilla debo elegir?

Compare las estructuras y envíe el peso del equipo, número de apoyos, espacio disponible, espesor y entorno de uso. La selección requiere revisar la aplicación.

¿La denominación reforzada garantiza una capacidad de carga?

No. En el tipo D describe las estrías de ranuras profundas. La carga admisible y el aislamiento de vibraciones deben evaluarse para la instalación real.

¿Puedo solicitar un tamaño recortado o una forma personalizada?

Envíe dimensiones, líneas de corte, agujeros y acabado de bordes, preferiblemente con un plano o muestra. El tipo B tiene un formato recortable 6×6; debe confirmarse el corte final.

¿Cómo se confirman muestras, pedido mínimo y plazo?

Indique cantidades de prueba y producción, plano o muestra, requisitos de material y destino. Las muestras, el pedido mínimo y el plazo se confirman para cada solicitud.

¿Qué ocurre si desconozco el material o la dureza?

Describa la aplicación y la exposición a aceite, intemperie, temperatura o productos químicos. Adjunte especificaciones o muestras disponibles; el material y la dureza Shore A deben acordarse antes de producir.

Para revisión técnica

Envíe los datos que afectan al montaje y la selección

Dimensiones de la almohadilla

Largo, ancho, espesor y requisitos de corte u orificios.

Datos de carga

Peso del equipo y carga prevista por almohadilla o apoyo.

Aplicación

Tipo de equipo, posición de montaje y necesidad de movimiento o amortiguación.

Entorno

Uso interior o exterior y exposición a aceite, clima, temperatura o sustancias químicas.

Material y dureza

Indique la especificación existente o las condiciones para revisar el material.

Cantidad

Cantidades de prueba y producción y requisitos de embalaje o entrega.

Posibles aplicaciones

Dónde considerar esta gama

La idoneidad depende del montaje, las condiciones de uso y los datos facilitados.

01Bases de bombas y motores
02Ventiladores y climatización
03Compresores y equipos de taller
04Apoyos de maquinaria general

Comience con los datos disponibles

¿Tiene plano, muestra o dimensiones de montaje?

Envíe los requisitos para revisión. Si no conoce la gama, seleccione «No estoy seguro: necesito revisión técnica».
