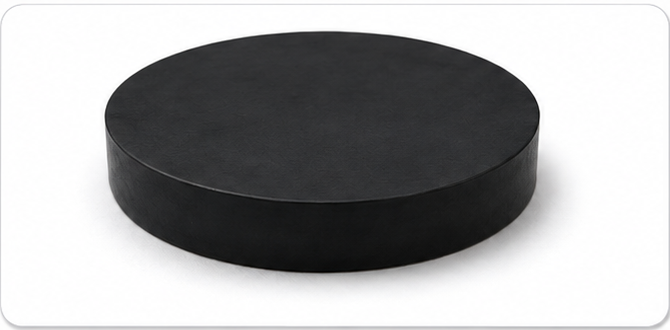

Disco circular macizo
Sin abertura central. Confirmar diámetro, espesor y superficie de contacto.
Aislamiento de vibraciones · Piezas moldeadas a medidaPartimos de un plano, muestra o dimensiones
Serie R · Elegir por estructura
Almohadillas aislantes redondas de caucho
Cuatro formas de almohadilla redonda para soporte y montaje. Elija la más cercana y confirme dimensiones, superficies, carga por apoyo y condiciones.
- GAMA DE PRODUCTOS
- R-01 / R-02 / R-03 / R-04
- BASE DEL PEDIDO
- Plano · dimensiones · aplicación
Empiece por la estructura
Series y tipos de estructura
Seleccione la estructura más cercana. Confirme dimensiones, material, dureza y montaje según el plano o la muestra final.

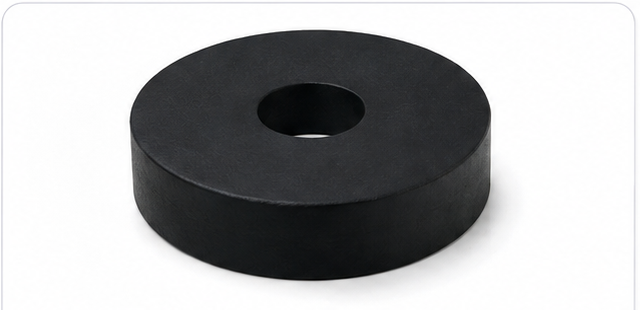

Disco circular con orificio pasante
Orificio central pasante; indicar su diámetro y el elemento de fijación.

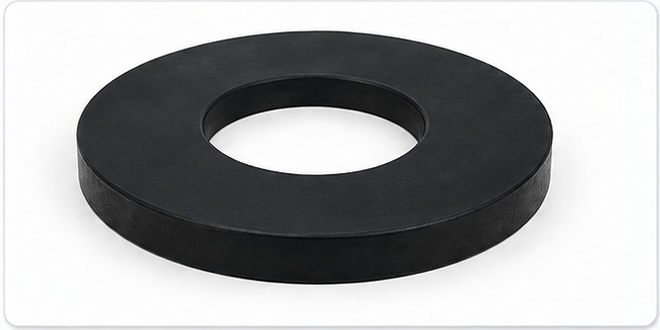

Almohadilla anular
Forma de anillo con centro abierto; confirmar diámetros, espesor y área de apoyo.

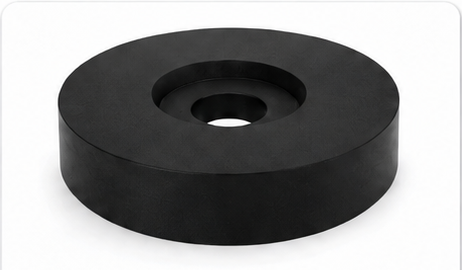

Disco circular con rebaje central
Abertura central rebajada; indicar perfil y dimensiones de la pieza de montaje.
Especificaciones del catálogo
Dimensiones, material y dureza
Dimensiones en mm. Las opciones son referencias, no todas las combinaciones disponibles. Confirme tamaño, tolerancias y disponibilidad al pedir. La capacidad de carga requiere revisión por aplicación.
R-01 · OD × H
Diámetros exteriores: Ø100, 200, 250, 300, 500, 600 y 800 mm. Espesores: 10, 20, 25, 30 y 50 mm. Máximo de catálogo: Ø800 × 50 mm.
R-02 · OD × H × ID
Diámetro exterior: Ø15–Ø300 mm. Orificio central pasante para montaje y posicionamiento; diámetro y espesor según requisitos.
R-03 · OD × H × ID
Tamaño de referencia: Ø250 × 30 × Ø100 mm. Máximo: Ø600 × 30 mm; diámetro interior según aplicación.
R-04 · Estructura con cajeado
Referencia: OD 80, H 30, D1 12, D2 27 y T 15 mm. Regla: H − T ≥ 10 mm. Confirme D1, D2 y T en el plano aprobado antes del pedido.
Material de caucho
Estándar: caucho sintético. Opciones: NR, NBR y EPDM. Indique condiciones de exposición para seleccionar el compuesto.
Dureza · Shore A
Habitual: 65 ± 5 Shore A. A medida: 40–90 Shore A, según material y requisitos de aplicación.
Para revisión técnica
Envíe los datos que afectan al montaje y la selección
Estructura y dimensiones
Elija la forma R e indique diámetro exterior, espesor y dimensiones de orificio o cajeado.
Interfaz de montaje
Describa superficies de contacto, fijación, eje o posicionamiento y espacio disponible.
Carga por almohadilla
Indique peso del equipo, número de almohadillas y carga por apoyo.
Condiciones de trabajo
Indique equipo, movimiento o vibración y exposición a temperatura, aceite o clima.
Material y dureza
Incluya la especificación existente o las condiciones para seleccionar el material.
Cantidad
Indique cantidad de muestra o prueba y producción prevista.
Posibles aplicaciones
Dónde considerar esta gama
La idoneidad depende del montaje, las condiciones de uso y los datos facilitados.
- 01Soporte y amortiguación en apoyos redondos
- 02Posicionamiento y montaje por abertura central
- 03Montaje con cajeado, sujeto a confirmación del plano
- 04Bombas, motores, ventiladores y maquinaria general
- 05Almohadillas redondas según plano o muestra
