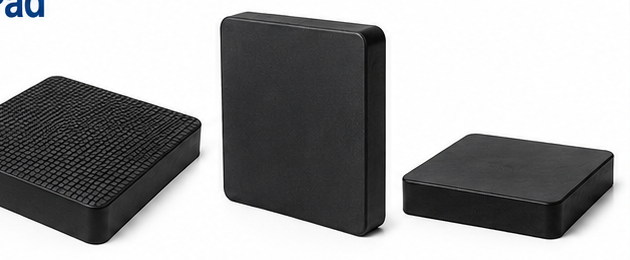

وسادة مطاطية مربعة مصمتة
دون ثقب مركزي قياسي؛ وجه أملس وآخر بنقشة شبكية دقيقة، مع إمكانية تحديد الثقوب.
عزل الاهتزاز · قطع مصبوبة حسب الطلبابدأ برسم أو عينة أو متطلبات الأبعاد
سلسلة S · الاختيار حسب الشكل
وسادات عزل مطاطية مربعة
وسادات مربعة مصمتة أو بثقب مركزي. أكد المساحة والسماكة والتلامس والواجهة والحمل قبل تحديد المواصفات.
- مجموعة المنتج
- S-01 / S-02
- أساس الطلب
- رسم · أبعاد · تطبيق
ابدأ بتحديد الشكل
سلاسل المنتجات والأشكال الهيكلية
اختر الشكل الأقرب، ثم أكد الأبعاد ونوع المطاط والصلابة وطريقة التركيب وفق الرسم أو العينة النهائية.

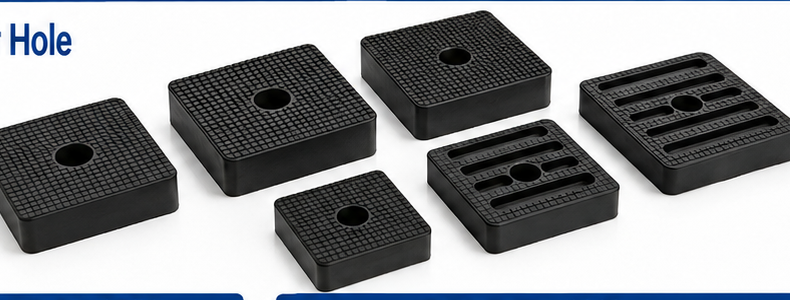

وسادة مربعة بثقب مركزي
بفتحة مركزية؛ يُحدد قطرها وعنصر التثبيت أو التموضع المقابل.
مواصفات الكتالوج
الأبعاد والمادة والصلابة
الأبعاد بالملليمتر. الخيارات لا تعني توفر كل تركيب. أكد التركيب والتفاوتات والتوفر عند الطلب. التحمل يتطلب مراجعة حسب التطبيق.
S-01 · L × W × H
أطوال أضلاع 100 و150 و200 و300 mm بسماكات 20 و30 و50 mm. لوسادات 600 × 600 mm سماكات 10 و20 و30 و40 و50 mm.
S-01 · تكوينات أخرى
بعض مقاسات 250 و300 mm متاحة بسماكة حتى 100 mm. التثقيب حسب التركيب؛ أكد المقاس وتوزيع الثقوب.
S-02 · L × W × H × Ød
مراجع 50 × 50 × 20 mm بثقب نافذ Ø10 mm و71 × 71 × 10 mm بثقب Ø12 mm. مقاسات وأقطار أخرى حسب الطلب.
مادة المطاط
القياسي مطاط صناعي. خيارات NR وNBR وEPDM. حدد ظروف التعرض لاختيار الخلطة.
الصلابة · Shore A
الصلابة المعتادة 65 ± 5 Shore A والتخصيص 40–90 Shore A حسب المادة والتطبيق.
التخصيص
يمكن تحديد الأبعاد والمادة والصلابة واللون حسب الطلب. لسلسلة S-02 أكد قطر الثقب المركزي والمثبت أو عنصر التموضع.
للمراجعة الفنية
أرسل المعلومات المؤثرة على التركيب والاختيار
مساحة الارتكاز والسماكة
قدم الطول والعرض والسماكة ومتطلبات التفاوتات.
الثقب وسطح التلامس
للوسادة ذات الثقب المركزي حدد الفتحة والمثبت المقابل ونمط السطح المطلوب.
الحمل لكل وسادة
قدم وزن المعدة وعدد نقاط الدعم وتوزيع الحمل المتوقع.
الاستخدام
صف الآلة وموقع التركيب ومتطلبات التوسيد أو العزل.
البيئة والمادة
اذكر التعرض للحرارة أو الزيت أو الطقس أو الكيميائيات ومتطلبات المادة والصلابة.
الكمية
حدد كميات التجربة والإنتاج واحتياجات التغليف إن عُرفت.
تطبيقات محتملة
مجالات استخدام محتملة
تعتمد الملاءمة على التركيب وظروف التشغيل والمعلومات المقدمة للمراجعة.
- 01وحدات التكييف وأقدام المعدات بدعم مربع
- 02المضخات والضواغط بعد مراجعة الحمل وظروف التشغيل
- 03محركات وآلات تحتاج للدعم والتوسيد
- 04وسادات مربعة حسب الرسم أو العينة
